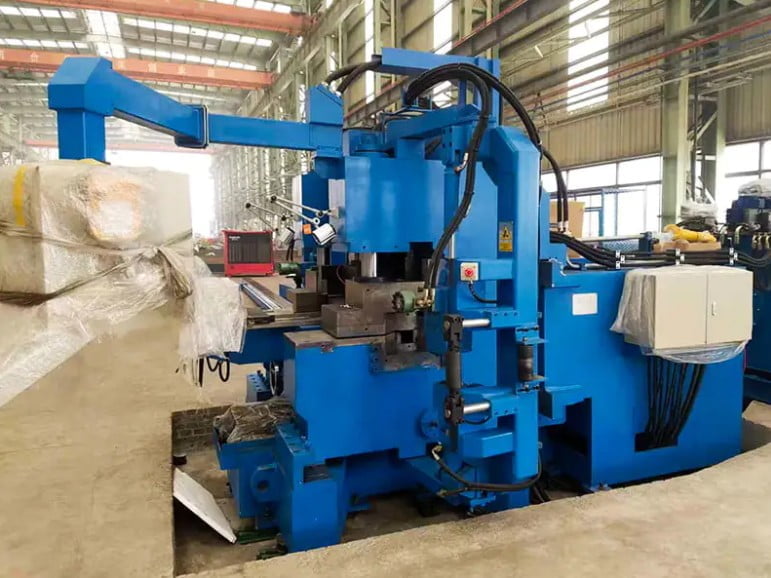

Co je to stroj na ohýbání za studena?

V moderním průmyslu stavby lodí a zpracování kovů ohýbačky za studena jako zařízení pro tváření jádra postupně nahrazují tradiční metody tváření za tepla a stávají se zásadními pro zlepšení kvality a efektivity stavby lodí.

1. Základní definice a aplikace ohýbacích strojů za studena

A ohýbačka za studena je vysoce přesné zařízení, které využívá technologii tváření za studena ke zpracování kovových plechů (jako jsou námořní ocelové plechy) na různé složité geometrické povrchy při pokojové teplotě.

Je to hlavní zařízení pro tvarování zakřivených povrchů trupů lodí, schopné manipulovat s námořními ocelovými pláty o tloušťce mezi 6 a 50 milimetry. Ať už se jedná o jemnou malou jachtu nebo velkolepý obří ropný tanker, stroj na ohýbání za studena dokáže přesně ohýbat své tlusté ocelové pláty do požadovaného zakřivení, čímž splňuje různé scénáře použití.

2. Princip činnosti ohýbacích strojů za studena: Od elasticity k plasticitě

Základní provozní logika strojů na ohýbání za studena spočívá v přesné kontrole fyzikálních vlastností kovových materiálů. Jeho typické konstrukční vlastnosti jsou následující:

Uspořádání válečků:

Obvykle se používá symetrické uspořádání tří nebo čtyř válečků.

Proces tvarování:

Zařízení vyvíjí progresivní tlak na ocelovou desku prostřednictvím válců. V počáteční fázi zpracování kov nejprve prochází elastickou deformací; při zvyšování tlaku se kov dostává do stavu plastické deformace a tím trvale mění svůj tvar.

Víceosé spojení:

Pro složité hyperboloidní listy (trojrozměrné zakřivené povrchy), pokročilé ohýbačka za studena s mohou dosáhnout víceosého ovládání spojení, což zajišťuje, že zakřivení ohybu v každém rozměru je dokonale vyrovnáno.

3. Inteligentní řízení a přesné monitorování

Moderní stroje na ohýbání za studena již nejsou jednoduchými mechanickými lisy, ale přesnými nástroji integrujícími CNC technologii číslicového řízení:

Řízení servopohonu a PLC:

Zařízení je poháněno vysoce výkonnými servomotory a tlak a rychlost posuvu každého válce jsou přesně nastaveny pomocí systému PLC (Programmable Logic Controller).

Zpětná vazba v reálném čase a kompenzace Springback:

Kov po ohnutí vytvoří určité množství "odpružení". Systém zpětné vazby v reálném čase a ohýbačka za studena monitoruje deformaci plechu a automaticky vypočítává a kompenzuje odpružení, čímž zajišťuje, že konečné rozměry dokonale odpovídají konstrukčnímu modelu.

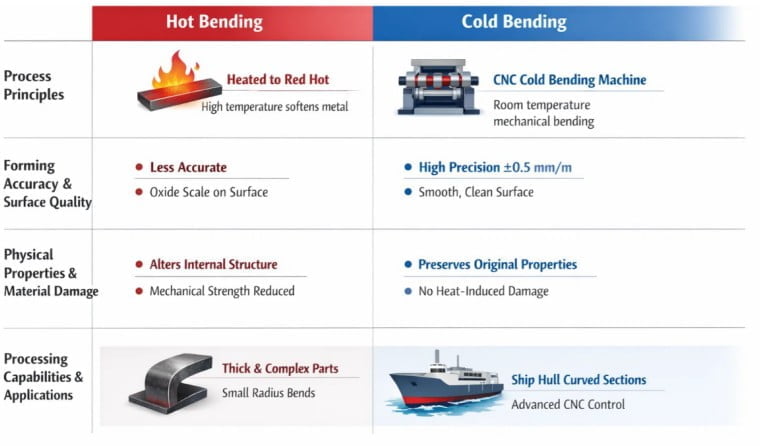

Jaký je rozdíl mezi ohýbáním za tepla a ohýbáním za studena?

Při zpracování kovů a stavbě lodí je ohýbání tuhých ocelových plechů do ideálních tvarů klíčovou technologií. Ohýbání za tepla a ohýbání za studena jsou dva výrazně odlišné procesy.

1. Rozdíl v principech procesu

Ohýbání za tepla:

Využívá vysokoteplotní ohřev (obvykle do rozžhaveného stavu) ke změkčení kovu, snížení jeho meze kluzu, čímž se dosáhne plastické deformace při relativně malých vnějších silách.

Ohýbání za studena:

Při pokojové teplotě používá zařízení, jako je ohýbací stroj za studena, k vynucení deformace mechanickým tlakem. Vezměme si příklad pokročilého CNC ohýbacího stroje za studena, který vyvíjí progresivní tlak na ocelový plech pomocí tří nebo čtyř symetricky uspořádaných válců, což způsobuje přechod z elastické deformace do plastické deformace.

2. Přesnost tváření a kvalita povrchu

V odvětvích s extrémně vysokými požadavky na přesnost (jako je letectví a přesné stavby lodí) vykazují stroje na ohýbání za studena významné technologické výhody:

Lineární přesnost:

Kvůli nejistotě tepelné roztažnosti a smršťování při ohýbání za tepla dochází často po ochlazení k deformaci smrštěním. Naproti tomu lineární přesnost ohýbání za studena lze zlepšit třikrát. Přesnost tváření moderních CNC ohýbacích strojů za studena může dosahovat ±0,5 mm/m.

Kvalita povrchu:

Opracování za tepla snadno způsobí oxidační usazeniny nebo poškození ohněm na kovovém povrchu. Ohýbáním za studena lze dosáhnout kvality povrchu ocelového plechu stupně Sa2,5, což vytváří ideální povrchové podmínky pro následné automatické svařování.

3. Fyzikální vlastnosti a materiálové poškození

To je jeden z nejzásadnějších rozdílů mezi těmito dvěma. Ohýbačky za studena zajišťují, že vlastnosti materiálu nejsou ovlivněny teplem během zpracování.

Ohýbání za tepla:

Vysoké teploty mohou změnit vnitřní strukturu oceli a dokonce způsobit selhání některých legujících prvků, což ovlivňuje mechanickou pevnost ocelového plechu.

Ohýbání za studena:

Pracuje při pokojové teplotě a zcela zachovává původní mechanické vlastnosti surovin, jako jsou námořní ocelové plechy. Prostřednictvím systému zpětné vazby v reálném čase může stroj na ohýbání za studena automaticky kompenzovat zpětné odpružení kovu a zajistit, aby konečné rozměry přesně odpovídaly konstrukčním výkresům.

4. Možnosti zpracování a aplikační scénáře

Zatímco stroj na ohýbání za studena vyniká přesností, oba mají své specifické oblasti použití:

Ohýbání za tepla:

Obvykle se používá pro speciální díly s extrémně velkými tloušťkami, velmi malými poloměry nebo extrémně složitými tvary, protože vysoké teploty výrazně snižují odolnost proti deformaci.

Ohýbání za studena:

V současné době je základem pro povrchové formování trupu lodi. Zvládne námořní ocelové plechy o tloušťkách od 6 do 50 mm. U speciálních hyperboloidních desek mohou vysoce výkonné stroje pro ohýbání za studena dosáhnout ovládání víceosého spojení, které snadno zvládne výzvy trojrozměrných zakřivených povrchů.

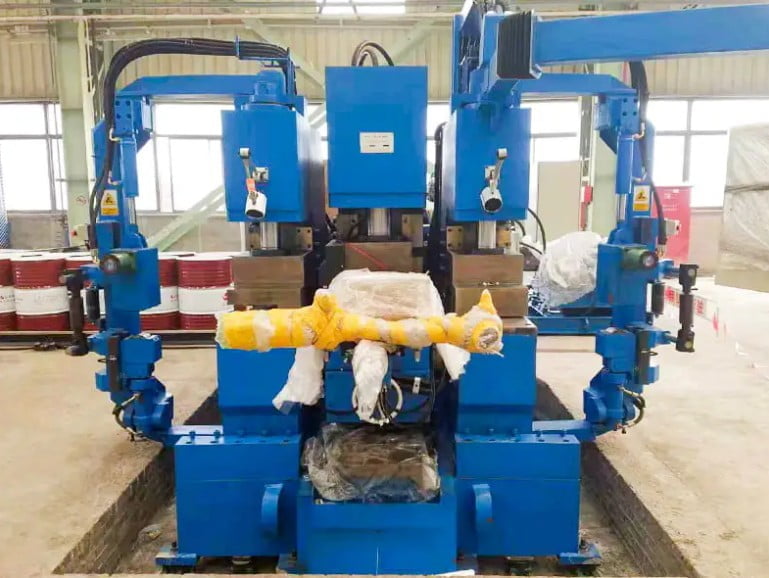

Jaké jsou tři typy ohýbání?

V oblasti zpracování kovů, stavby lodí a výroby tlakových nádob je ohýbání nejzákladnějším a nejdůležitějším prostředkem změny tvaru materiálů. Na základě rozdílů v teplotě zpracování, mechanických vlastnostech a provozu zařízení průmysl obecně klasifikuje ohýbání do tří hlavních typů.

1. Ohýbání za studena (tvarování za pokojové teploty)

Ohýbání za studena označuje proces ohýbání prováděný pod teplotou rekrystalizace kovového materiálu (obvykle pokojová teplota). V současnosti je to nejpoužívanější a nejpřesnější technologie v lodním průmyslu.

Základní vybavení:

Primárně používá a ohýbačka za studena . Toto zařízení využívá symetrické uspořádání tří nebo čtyř válců, poháněných servomotorem, k vyvíjení progresivního tlaku na plech.

Technické výhody:

Zachování vlastností materiálu: Materiál není během zpracování ovlivněn teplem, přičemž si plně zachovává původní mechanickou pevnost oceli.

Vysoká přesnost: S CNC systémem (PLC) může přesnost tváření dosáhnout ±0,5 mm/m, což je třikrát více než u tradičních procesů.

Kvalita povrchu: Díky absenci oxidových okují může kvalita povrchu dosáhnout stupně Sa2,5, což poskytuje ideální podmínky pro následné svařování.

2. Ohýbání za tepla (tvarování za vysokých teplot)

Ohýbání za tepla je ohýbání kovu jeho zahřátím nad jeho teplotu rekrystalizace (typicky mezi 800 °C a 1000 °C).

Charakteristika procesu:

S rostoucí teplotou výrazně klesá mez kluzu kovu, zatímco jeho plasticita roste. To mu umožňuje manipulovat s ultra silnými ocelovými plechy nebo dosáhnout ohýbání s extrémně malými poloměry zakřivení.

Omezení:

Tepelně ovlivněná zóna: Vysoké teploty mohou změnit vnitřní metalografickou strukturu kovu, což vede ke kolísání výkonu.

Potíže s přesným řízením: Deformaci smršťování během chlazení je obtížné přesně předvídat.

Dopad na životní prostředí: Vysoká spotřeba energie a tvorba oxidových usazenin, což vyžaduje rozsáhlé následné procesy broušení.

3. Ohýbání plastů a komplexní tvarování (Ohýbání víceosých spojů)

Tento typ se týká především speciálních metod tváření pro hyperboloidní plechy nebo složité trojrozměrné povrchy. Často jde o pokročilou verzi ohýbání za studena.

Charakteristika procesu:

Zařízení využívá víceosé řízení vazby, které způsobuje ohýbání plechu nejen podélně, ale i příčně nebo v jiných rozměrech.

Monitorování v reálném čase:

Tento proces se opírá o systém zpětné vazby v reálném čase. Kvůli elastickému odskoku kovu musí systém sledovat deformace v reálném čase a automaticky je kompenzovat, aby se zajistilo, že konečné rozměry dokonale odpovídají konstrukčnímu modelu.

Aplikační scénáře:

Široce se používá při zpracování vysoce přesných trupů lodí, kulových skladovacích nádrží a efektivních vnějších stěn moderních budov.

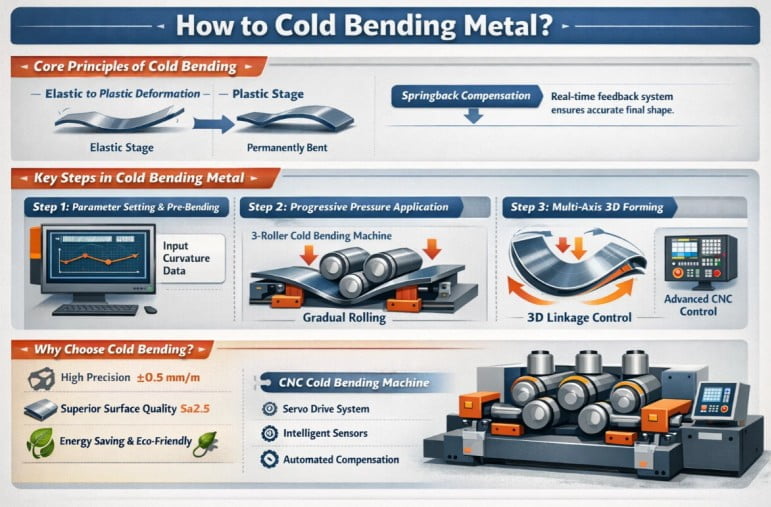

Jak ohýbat kov za studena?

V moderní průmyslové výrobě se ohýbání kovu za studena stalo základní technologií pro dosažení vysoce přesného tváření. Na rozdíl od tradičního zpracování za tepla může ohýbání za studena tvarovat houževnaté ocelové desky do složitých geometrických tvarů, aniž by se změnily jejich fyzikální vlastnosti.

1. Základní principy ohýbání za studena

Jádro kovu pro ohýbání za studena spočívá v použití mechanické síly k vytlačení materiálu za jeho mez kluzu. Tento proces se obvykle provádí při pokojové teplotě, přičemž se na kovový plech (jako jsou námořní ocelové desky o tloušťce 6 až 50 mm) aplikuje tlak pomocí válců ohýbacího stroje za studena.

Od elastického k plastu:

Kov nejprve podstoupí pružnou deformaci a po odstranění vnější síly se vrátí do původního tvaru. Při dalším zvyšování tlaku se kov dostává do stavu plastické deformace, čímž získává trvalý ohnutý tvar.

Odpružení:

Po ohnutí kov do určité míry vyskočí zpět díky existenci modulu pružnosti. Moderní CNC ohýbací stroje za studena mohou prostřednictvím systému zpětné vazby v reálném čase automaticky monitorovat deformaci a provádět kompenzaci odpružení, což zajišťuje přesné konečné rozměry.

2. Klíčové kroky při ohýbání kovů za studena

Krok 1: Nastavení parametrů a předběžné ohýbání

Pomocí řídicího systému PLC zadejte parametry zakřivení z konstrukčních výkresů. Pro zpracování tlustých plechů je předběžné ohýbání na koncích klíčové pro zajištění kontinuity celkového zakřivení, čímž se účinně omezuje vytváření slepých míst.

Krok 2: Progresivní tlaková aplikace

Ohýbačka za studena využívá symetrické uspořádání tří nebo čtyř válců. Válce, poháněné servomotorem, se pomalu stlačují dolů a přivádějí plech. Tento progresivní tlak zabraňuje vnitřnímu praskání v kovu a zachovává vlastnosti materiálu před účinky tepla.

Krok tři: Víceosé spojení a 3D tvarování

U složitých hyperboloidních listů zařízení aktivuje režim ovládání víceosého propojení. Přesným nastavením vzájemné polohy a úhlu sklonu každého válce se ocelový plech ohýbá současně v podélném i příčném směru, čímž se dosahuje přesnosti tváření ±0,5 mm/m.

3. Výhody ohýbání za studena: Proč zvolit ohýbání za studena?

Ve srovnání s ohýbáním za tepla nabízí kov ohýbaný za studena významné výhody při stavbě lodí, mostech a ocelových konstrukcích:

Vysoce přesný výkon: Ohýbání za studena může trojnásobně zlepšit přesnost vlasce, což z něj činí primární řešení pro vytváření vysoce kvalitních povrchů lodního trupu.

Vynikající kvalita povrchu: Zpracovaný povrch je bez oxidových okují, dosahuje stupně kvality Sa2,5, což vytváří dokonalé podmínky pro následné automatizované svařovací procesy.

Úspora energie a ochrana životního prostředí: Nevyžaduje se žádné vysoce energeticky náročné topné zařízení; zpracování je čisté a efektivní.

4. Klíčové vybavení: Role CNC ohýbačky za studena

Jádro dosažení dokonalého ohýbání za studena spočívá ve výkonu zařízení. Vysoce kvalitní CNC ohýbačka za studena integruje:

Servo Drive System: Poskytuje hladký a silný točivý moment.

Inteligentní senzory: Monitorují odchylky tloušťky plechu a změny tvrdosti v reálném čase.

Automatizovaný kompenzační software: Zajišťuje konzistenci zpracování od komponentů malých jachet až po velké plachty tankerů.

Ohýbání kovu za studena je přesný proces spojující mechaniku materiálů a CNC technologii. Výběrem vhodného stroje pro ohýbání za studena a použitím vědeckých kroků zpracování mohou společnosti výrazně zlepšit přesnost tváření a kvalitu povrchu svých výrobků a zároveň zajistit výkonnost materiálu.

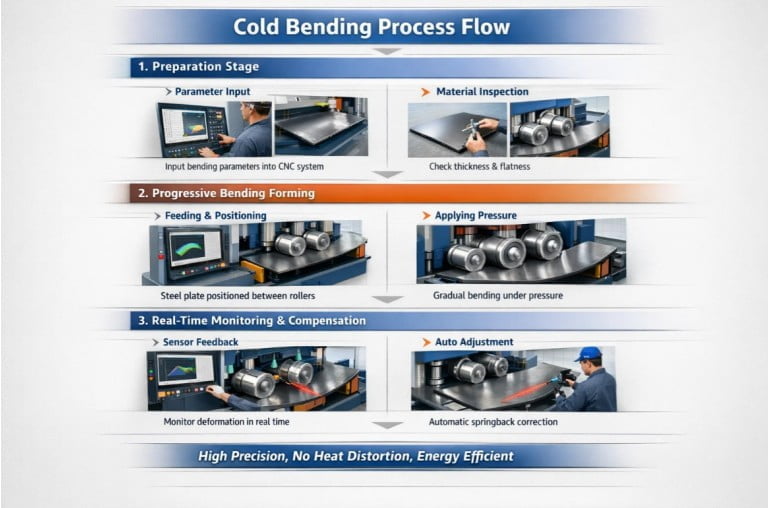

Jaký je procesní tok ohýbání za studena?

V moderní výrobě se stroje na ohýbání za studena staly základním vybavením při stavbě lodí, ocelových konstrukcích a dalších oborech. Ve srovnání s tradičními procesy se ohýbání za studena se svou vysokou přesností a ochranou materiálových vlastností stalo preferovanou metodou pro zpracování plechů z námořní oceli o tloušťce 6 až 50 mm.

1. Fáze přípravy: Vstup parametrů a kontrola materiálu

První krok ohýbání za studena začíná digitalizací. Operátoři musí nejprve zadat parametry zakřivení do řídicího systému PLC CNC ohýbačky za studena podle konstrukčních výkresů.

Material Inspection:

Ověření tloušťky, meze kluzu a počáteční rovinnosti ocelového plechu.

Process Simulation:

Pokročilý CNC systém předem simuluje proces ohýbání, vypočítává pružnou deformaci kovu a očekávanou hodnotu odpružení, čímž je položen základ pro přesné zpracování.

2. Základní fáze: Progresivní tvarování ohybem

Toto je hlavní krok procesu ohýbání za studena, kterého se dosahuje především fyzickým vytlačováním stroje na ohýbání za studena.

Feeding and Positioning:

Ocelový plech je přiváděn mezi válečky zařízení. Toto zařízení obvykle používá symetrické uspořádání tří nebo čtyř válců pro zajištění rovnoměrného namáhání.

Applying Pressure:

Pracovní válce, poháněné servomotorem, se pohybují směrem dolů a vyvíjejí postupný tlak na ocelovou desku. Kovový materiál postupně přechází z elastického stavu do stavu plastické deformace.

Ovládání víceosého propojení:

U složitých hyperboloidních plechů používá zařízení víceosé propojení k přesnému nastavení úhlu naklonění válce a rychlosti posuvu, což umožňuje ocelové desce vytvořit cílové zakřivení v trojrozměrném prostoru.

3. Monitorování v reálném čase a automatická kompenzace:

Během procesu ohýbání monitoruje systém zpětné vazby v reálném čase deformaci plechu v celém rozsahu. Vzhledem k přirozenému odpružení kovu systém automaticky upravuje tlak každého válce na základě údajů ze snímače pro kompenzaci odpružení.

Toto inteligentní nastavení zajišťuje konečnou přesnost tváření ±0,5 mm/m, což zajišťuje, že rozměry dílu dokonale odpovídají designu.

4. Povrchová úprava a kontrola kvality

Velkou výhodou ohýbání za studena je, že materiál není ovlivněn teplem, čímž se zabrání vzniku oxidových okují nebo tepelné deformaci.

Kvalita povrchu:

Ocelové plechy zpracované ohýbacím strojem za studena obvykle dosahují kvality povrchu třídy Sa2,5.

Precision Verification:

Zakřivení se kontroluje pomocí šablon nebo laserových skenerů, aby byly zajištěny ideální podmínky pro následné automatizované svařování.

Významné výhody procesu ohýbání za studena:

Vysoká linearita: Ve srovnání s tradičním ohýbáním za tepla může ohýbání za studena zlepšit přesnost linearity třikrát.

Zachování mechanických vlastností: Protože k plastické deformaci dochází při pokojové teplotě, zůstává vnitřní struktura ocelového plechu stabilní a jeho pevnost se nesnižuje.

Vysoká účinnost a úspora energie: Odstranění potřeby zařízení s vysokou spotřebou energie, jako jsou topné pece, výrazně snižuje výrobní náklady.

Proces ohýbání za studena ztělesňuje inteligenci a standardizaci moderního zpracování kovů, od digitálního vstupu až po víceosé spojování a přesnou kompenzaci odpružení. Tato technologie nejen zlepšuje kvalitu výroby všeho od malých jachet po velké ropné tankery, ale také podporuje zelenou transformaci těžkého průmyslu.
