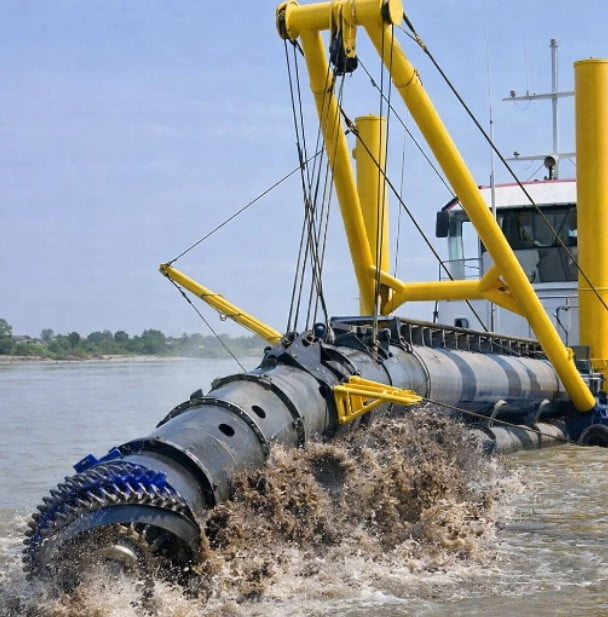

Jaké jsou součásti sacího bagru s frézou?

Při výstavbě moderních přístavů, bagrování vodních cest a rekultivačních projektech fréza sací bagry se svými integrovanými bagrovacími a přepravními schopnostmi se staly nepostradatelným národním bohatstvím.

I. Bagrovací systém: Zdroj energie

Nejvýraznějším rysem sacího bagru s frézou je jeho přední systém frézovací hlavy.

Řezací hlava

Nachází se na konci můstku v přední části trupu a řeže podvodní půdu nebo skálu pomocí vysokorychlostní rotace. Je klíčem k určení bagrovací kapacity bagru.

Pohonná jednotka řezačky

Obvykle se skládá z vysoce výkonného hydraulického motoru nebo elektromotoru, který poskytuje silný točivý moment pro řezání tvrdých materiálů mořského dna.

Žebřík

Jedná se o masivní ocelovou konzolu, která podpírá řezací hlavu, hnací hřídel a podvodní kalové čerpadlo. Jeho zvedání a spouštění řídí hloubku bagrování.

II. Transportní systém: Jádro přenosu tekutin přepravující drcený materiál

Přeprava drceného kamene a bahna z mořského dna na břeh závisí na výkonném systému vypouštění bahna fréza sací bagr .

Bagrovací čerpadlo

Toto je srdce sacího bagru s frézou. Obvykle se dělí na podvodní bahenní čerpadlo (pro zvýšení koncentrace sání) a bahenní čerpadlo v trupu (pro zajištění dodávacího tlaku).

Sací a výtlačné potrubí

Bahno vstupuje do tělesa čerpadla sacím potrubím a je pak přepravováno na velké vzdálenosti výtlačným potrubím připojeným k zádi.

Kulové spoje a hadice

V nadvodním potrubí tyto komponenty zajišťují dostatečnou pružnost ve větru a vlnách, aby nedocházelo k prasknutí.

III. Systém polohování a bočního pohybu: Zajištění přesnosti během provozu

Frézovací sací bagr se během provozu nepohybuje náhodně, ale rytmicky kmitá jako kompas.

Systém Spud

Na zádi jsou obvykle instalovány dva odolné čepy. Hlavní čep slouží jako střed otáčení, zasunutý do bahna, zatímco pomocný čep slouží k krokovému pohybu.

Spud Carrier

Špičkové sací bagry s frézou jsou vybaveny hydraulickým vozíkem, který umožňuje pohyb trupu vpřed bez zvednutí čepů, což výrazně zlepšuje kontinuitu konstrukce.

Boční navijáky

Ty ovládají levý a pravý výkyv trupu kolem výčnělků pomocí tažných kabelů na levoboku a na pravoboku, což umožňuje rýžování ve tvaru vějíře.

IV. Systém napájení a řízení: Inteligentní mozek

Sada dieselového motoru / generátoru

Poskytuje energii pro všechna kalová čerpadla, hydraulické systémy a obytné prostory.

Integrovaný monitorovací systém

Moderní sací bagry s frézou jsou vybaveny GPS polohováním, sledováním výroby a automatickým bagrovacím systémem. Operátoři mohou přesně ovládat trajektorii hloubení a koncentraci pomocí dotykové obrazovky v kabině.

Pochopení součástí sacího bagru s frézou nám nejen pomáhá porozumět vědě o inženýrství bagrování, ale také usnadňuje lepší údržbu zařízení a optimalizaci výkonu. Od robustních řezných zubů až po sofistikovaný automatizovaný řídicí systém je každý komponent zásadní pro průběh a kvalitu projektu.

S neustálým technologickým pokrokem se budou budoucí sací bagry s frézami vyvíjet směrem k hlubšímu bagrování, delším vzdálenostem vykládky a větší inteligenci, a budou nadále zářit v námořním inženýrství.

Jaký je princip činnosti sacího bagru s frézou?

I. Základní pracovní logika sacího bagru s frézou

Základní princip činnosti sacího bagru řezače lze shrnout jako: "mechanické řezání, hydraulické zvedání a přeprava potrubím."

Jednoduše řečeno, používá rotační řezací hlavu na přídi k rozbití půdy nebo kamene na mořském dně a smíchání s vodou za vzniku kaše. Vysoce výkonné bahenní čerpadlo pak generuje vakuové sání, nasává kejdu dovnitř a přepravuje ji vypouštěcím potrubím na určené pobřeží nebo úložiště.

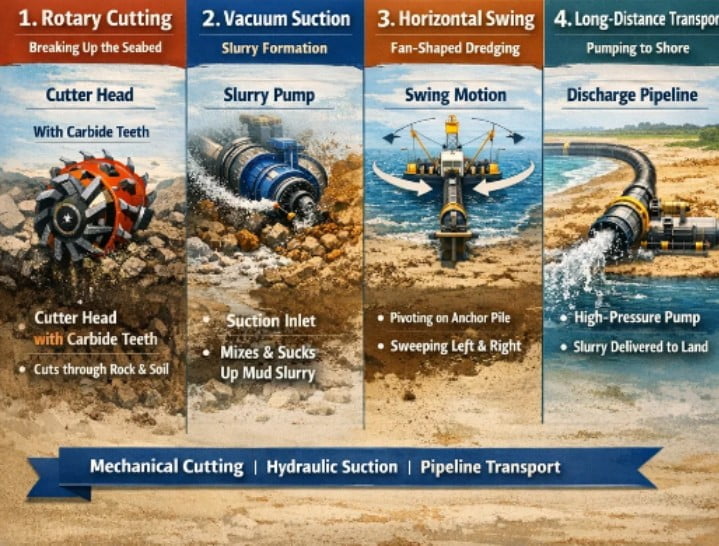

II. Rozdělení klíčových kroků: Cesta od mořského dna k pobřeží

1. Rotační řezání: Rozbití spodního materiálu

Při zahájení provozu se spustí můstek na přídi řezacího sacího bagru. Rotační řezací hlava na konci mostu se otáčí vysokou rychlostí, poháněná hydraulikou nebo elektřinou. Zuby z tvrdokovu na hlavě frézy, jako obří zuby, řežou a rozbíjejí tvrdou hlínu, štěrk a dokonce i tvrdou skálu.

2. Vakuové sání: Tvorba kaše

Zatímco se řezací hlava otáčí, začne fungovat sací otvor umístěný za ní. V závislosti na podtlaku generovaném bahenním čerpadlem (nebo podvodním bahenním čerpadlem) uvnitř trupu se rozbitá půda a okolní mořská voda rychle promísí do kalu o vysoké koncentraci, který je pak nasáván do vstupního potrubí kalu.

3. Boční kývání: Vějířovitý výkop

Sací bagr s frézou nepracuje v přímé linii. Místo toho používá jako střed ocelovou hromadu, která využívá dva boční navijáky k tahání ocelových lan, což způsobuje, že se trup kývá doleva a doprava vějířovitým pohybem. Tato operace „jako kompas“ zajišťuje rovný a úplný povrch dna.

4. Doprava na dlouhé vzdálenosti: Zvedací tlak

Nasávaná kejda je tlakována výkonným čerpadlem uvnitř trupu. S využitím silného vypouštěcího tlaku je kejda přepravována na velké vzdálenosti přes utěsněná vypouštěcí potrubí (včetně plovoucích trubek, ponorných trubek a břehových trubek), dosahující vzdálenosti několika kilometrů, přímo dosahující „rekultivace půdy“.

III. Proč jsou sací bagry s frézou nejúčinnější?

Jako preferovaný typ plavidla pro bagrovací projekty jeho výhody zahrnují:

• Nepřetržitý provoz: Na rozdíl od drapáků s drapákem nebo návěsných sacích bagrů eliminují sací bagry s frézou potřebu přepravy tam a zpět; hloubení a vypouštění probíhají současně, což má za následek extrémně vysokou účinnost.


• Široká použitelnost: Bez ohledu na to, zda se jedná o sypký písek nebo vysokopevnostní horninu, může stačit vhodná řezací hlava.


• Šetrné k životnímu prostředí a přesné: Řízená trajektorie bagrování minimalizuje narušení okolních vod a umožňuje přesné řízení hloubky.



Pochopení principu fungování sacích bagrů s frézou nám nejen umožňuje obdivovat krásu moderního průmyslu, ale také zdůrazňuje jejich klíčovou roli při rozšiřování přístavů, údržbě vodních cest a rekultivaci půdy. Jako vysoce integrované a přesné bagrovací zařízení představuje vrchol současného vybavení námořní techniky.

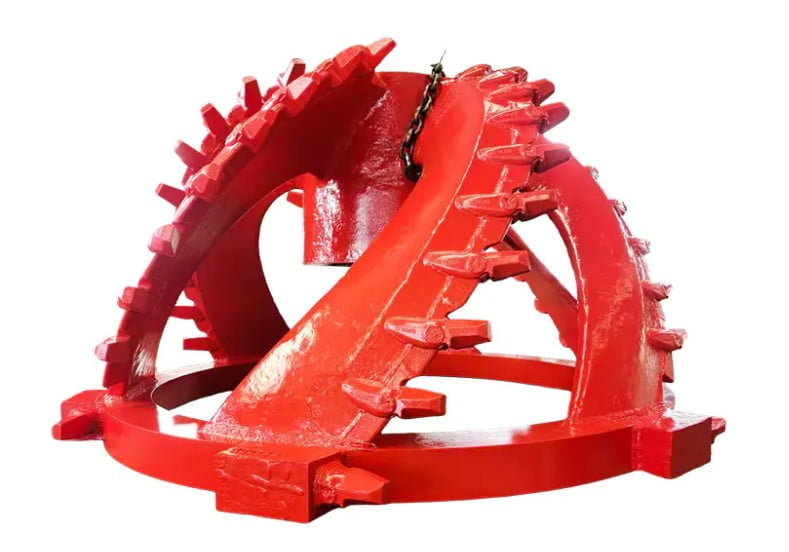

Proč se řezací hlavě říká „zuby“ sacího bagru?

Při rozsáhlých bagrovacích projektech prokazují sací bagry s frézou úžasnou konstrukční efektivitu. Strukturálně poskytuje kalové čerpadlo tlak "srdce", který udržuje chod systému, zatímco řezací hlava, umístěná na samé přední straně pracovního můstku, je "chapadla" a "ostrou čepel" celého bagrovacího systému.

I. "Terminátor" materiálů s pevným dnem

Schopnost frézového sacího bagru zvládnout různé geologické podmínky, od sypkého písku až po tvrdou skálu, zcela závisí na jeho ostrých „zubách“.

Mechanická řezná síla: Řezná hlava, poháněná vysoce výkonným motorem nebo hydraulickým systémem, vytváří obrovský krouticí moment. Během rotace ozubená sedla a hroty nožové hlavy přímo působí na dno a rozrušují husté vrstvy půdy, tvrdou hlínu a dokonce i žulu.

Hard Rock Buster: Bez řezací hlavy si běžné sací bagry neporadí s materiály s tvrdým dnem. Jsou to právě tyto „zuby“, které umožňují sacím bagrům frézy „prorazit hory“ při rekultivačních projektech a přímo drtit podvodní překážky.

II. Konstrukce Cutter Teeth: Elite vyzbrojená až po zuby

Proč se jim říká „zuby“? Nejen kvůli jejich poloze vpředu, ale také proto, že jejich konstrukce je velmi podobná zubům:

Extrémně robustní materiál: Aby vydržely extrémně vysoké opotřebení, jsou zuby frézy obvykle vyrobeny z vysoce pevné legované oceli a někdy dokonce vykládané tvrdými slitinami. To zajišťuje, že se „zuby“ při střetu s mořským dnem snadno nezlomí nebo neopotřebí.

Vyměnitelný design: Stejně jako zubař může vyplnit zub, hroty zubů frézy jsou vyměnitelným spotřebním materiálem. U různých geologických formací (jako je bahno, hustý písek a zvětralá hornina) inženýři nahradí „zuby“ různými tvary, aby dosáhli optimální účinnosti bagrování.

Multifunkční tvar: Zuby ve tvaru dláta jsou vhodné pro sekání tvrdé horniny, zatímco zuby s břity jsou vhodné pro řezání hlíny. Tato všestrannost zajišťuje flexibilitu sacích bagrů s frézou ve složitých pracovních podmínkách.

III. Jak fréza určuje provozní účinnost?

Koncentrace bahna: Řezací účinek řezačky přímo ovlivňuje koncentraci bahna v sacím otvoru. Čím důkladnější je řezání, tím vyšší je obsah pevných látek ve směsném bahně a tím silnější je účinnost dopravy.

Přesné rýhování: Díky přesné poloze a oscilaci řezací hlavy může řezací sací bagr chirurgicky řezat svahy kanálů, které splňují konstrukční požadavky.

IV. Inteligentní trend: zuby s "mozkem"

S technologickým pokrokem se „zuby“ moderních sacích bagrů s frézou stávají stále inteligentnější.

Automatické nastavení: Inteligentní monitorovací systémy dokážou upravit rychlost řezací hlavy v reálném čase na základě odporu formování, čímž zabraňují poškození nadměrným zatížením a výrazně snižují spotřebu energie.

Sledování opotřebení: Senzory monitorují opotřebení špiček zubů a vydávají upozornění na výměnu dříve, než „zuby“ selžou, čímž se zabrání riziku prostojů.

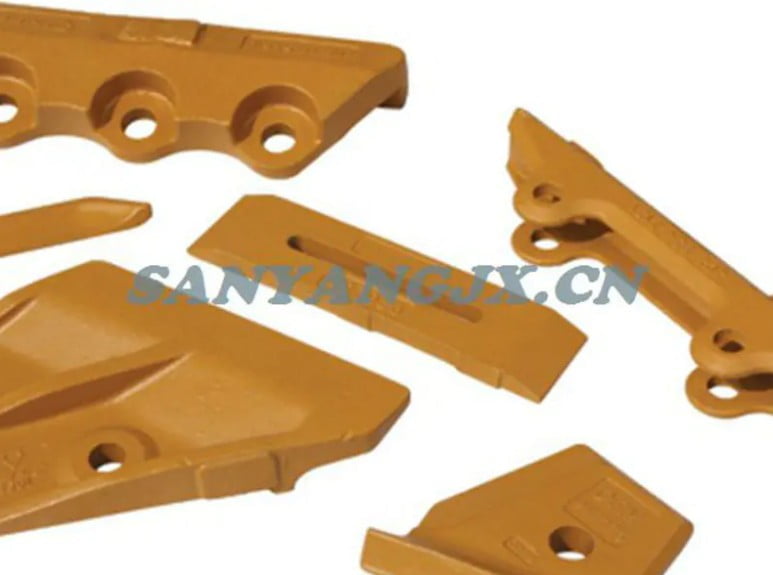

Jaké jsou úvahy týkající se materiálu a konstrukce zubů frézovací hlavy?

I. Duše materiálů: Jak najít rovnováhu mezi tvrdostí a houževnatostí?

Pracovní prostředí zubů řezné hlavy je extrémně drsné a čelí nejen vysoce intenzivním nárazům, ale také dlouhodobému opotřebení třením. Výběr materiálu je proto hlavním tajemstvím.

Vysoce pevná legovaná ocel: Většina vysoce kvalitních zubů řezné hlavy používá speciální vysoce chrom-niklovou legovanou ocel. Tento materiál prochází přesným procesem tepelného zpracování, přičemž dosahuje vysoké tvrdosti, aby odolal opotřebení, a vysoké houževnatosti, aby se zabránilo křehkému lomu při nárazu na tvrdou horninu.

Povlak z tvrdé slitiny: Za extrémně vysokých podmínek opotřebení budou inženýři na špičkách zubů nanášet tvrdou slitinu nebo vložku z wolframové oceli. Tento přístup „po zuby“ zvyšuje životnost zubů řezné hlavy několikanásobně ve srovnání s běžnými odlitky.

Konstrukce samoostřícího materiálu: Špičkové výrobní procesy umožňují, aby si zuby řezné hlavy během opotřebení udržely relativně ostrý tvar, což je vlastnost známá jako „samoostření“, která výrazně snižuje spotřebu energie sacích bagrů řezačky.

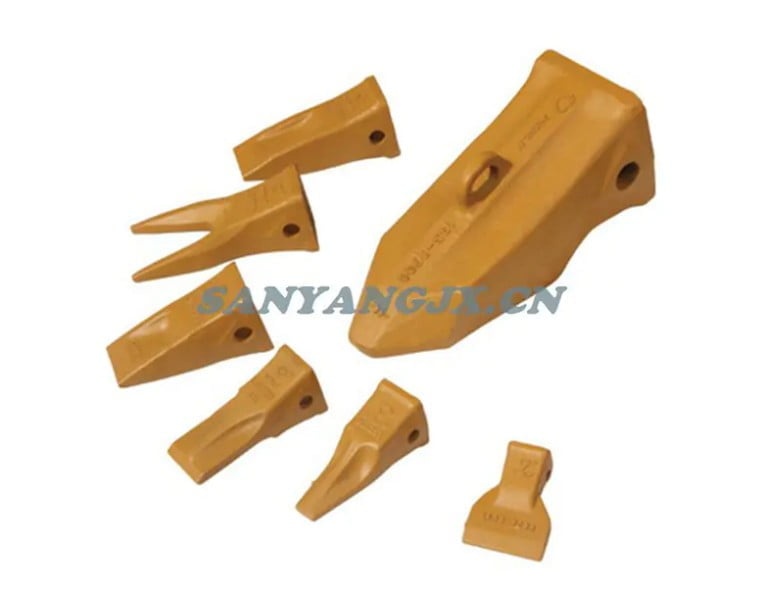

II. Designová vynalézavost: „Přizpůsobená“ řešení pro různé formace

Ne všechny zuby řezné hlavy vypadají stejně. V závislosti na geologických podmínkách vyvinuli konstruktéři komponent bagru různé tvary zubů:

Zuby dláta: Ostré, dlátovitého tvaru. Používá se především pro hloubení tvrdých nebo zvětralých hornin, které rozbíjí soustředěným tlakem v jednom bodě.

Plamenné zuby: Široké, lopatovité. Tato konstrukce se nejlépe hodí pro hloubení vrstev hlíny nebo sypkého písku, které jsou schopné řezat velké plochy půdy jako máslo, což výrazně zvyšuje výkon.

Standardní zuby: Vyvažující řezné a nárazové schopnosti, vhodné pro složité smíšené geologické formace.

III. Geniální struktura: Uživatelsky přívětivý systém výměny

Vzhledem k tomu, že zuby frézy jsou spotřební díly, jejich konstrukční návrh musí brát v úvahu konstrukční účinnost.

Dělená konstrukce: Moderní sací bagry s řezačkou často využívají dělenou strukturu „špičky zubu základny zubu“. Když se „zuby“ opotřebují, pracovníci mohou rychle vyměnit špičku zubu pomocí speciálního pojistného kolíku, aniž by museli řezat celou hlavu frézy, což ušetří značné prostoje při bagrovacích projektech.

Hydrodynamická konstrukce: Konstrukce zubů frézy zohledňuje také tekutost kejdy. Vědecky navržený tvar snižuje rotační odpor, usnadňuje vstup kalu do sacího potrubí, čímž se zvyšuje sací koncentrace kalového čerpadla.

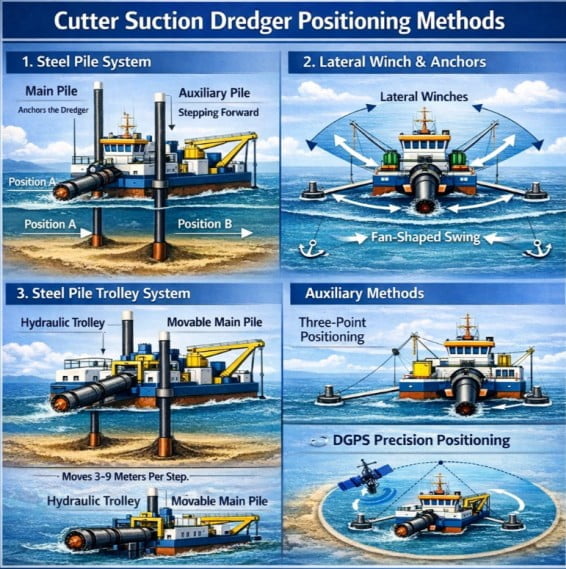

Jak udržuje sací bagr frézy svou polohu během stavby?

1. Nosný bod jádra: Systém ocelových pilot

Toto je primární způsob polohování pro sací bagry s frézou. Dvě masivní ocelové piloty, vertikálně pronikající trupem, jsou typicky instalovány na zádi.

Hlavní hromada: Během stavby je hlavní hromada svisle spuštěna a zasunuta hluboko do bahna mořského dna. Jako „jehla“ kompasu pevně ukotvuje trup k vodní hladině a slouží jako rotační střed pro boční bagrovací pohyb celého plavidla.

Pomocné piloty: Používají se primárně pro výměnu „krokových“ pilot. Když je vyhloubena oblast ve tvaru vějíře a je potřeba dalšího postupu, pomocná hromada se spustí do pevné polohy, zatímco hlavní hromada se zvedne a posune dopředu. Dvě hromádky fungují střídavě, což umožňuje bagru pohybovat se přesně vpřed, jako při „chůzi s berlemi“.

2. Poháněná trakce: Boční naviják a boční kotvy

Dvě boční kotvy jsou rozmístěny diagonálně dopředu z obou stran bagru.

Manévrováním bočních navijáků na bagru a uvolněním ocelových lan na obou stranách se bagr vějířovitě kýve a táhne příď doleva a doprava kolem hlavní hromady.

Toto uspořádání „jedna hromada, dvě kotvy“ tvoří extrémně stabilní trojúhelníkový podpůrný systém, který zajišťuje, že se bagr při řezání tvrdé skály prudce nekýve v důsledku reakčních sil.

3. Špičková konfigurace: Systém ocelových pilotových vozíků

Velké nebo pokročilé sací bagry s frézou (jako je „Tianjing“) jsou také vybaveny ocelovými vozíky na piloty.

Princip: Hlavní pilot není přímo připevněn k trupu, ale je namontován na hydraulicky pohyblivém vozíku.

Funkce: S hlavní hromadou vloženou do půdy a stacionární mohou hydraulické válce pohánět celý trup dopředu (typicky o 3–9 metrů). To znamená, že plavidlo může nepřetržitě hloubit bez časté výměny pilot, což výrazně zlepšuje stabilitu polohy a efektivitu konstrukce.

4. Pomocné metody: Tříbodové polohování a DGPS

Tříbodové polohování: Za určitých specifických podmínek se kromě ocelových pilot používají záďové nebo boční kotvy k vytvoření vícebodového kombinovaného polohovacího systému, který se vyrovnává se silnými proudy nebo extrémními vlnami.

Prostorové polohování: Moderní sací bagry s frézou jsou vybaveny DGPS (Differential Global Positioning System) a různými senzory pro sledování přesné polohy trupu vzhledem k navrženému kanálu v reálném čase, s chybami typicky řízenými na úrovni centimetrů.

Tajemství stability sacího bagru s frézou spočívá v „použití hromady jako osy a kotvy jako síly“. Ocelové piloty poskytují pevnou vertikální podporu, zatímco horizontální kotva poskytuje přesné horizontální ovládání. Kombinace těchto dvou to dělá fréza sací bagr stabilní jako hora Tai ve vzdouvajících se vlnách.
